耐震・構造解析シリーズ "Seismic Resistant and Structure Analisis Series"

受託解析/開発について

TDAP III/FDAP IIIによる受託解析サービス

  • ■ TDAPIII・FDAPIIIを用いた各種解析業務を承っております。
  • ■ 解析モデルの作成から、各種解析,結果整理,報告書作成までの、全部または必要な部分の解析業務をご提供いたします。
  • ■ 解析結果は、リスト、数値データ、アニメーションなど、ご希望の形式でお納めします。

受託解析について

解析事例

TDAPIII・FDAPIIIを用いた、解析事例の一部をご紹介します。

  • ○4径間橋梁モデル(2次元)
    • 道路橋示方書(耐震設計編)準拠の加速度応答スペクトルを使用
      • 解析手法:応答スペクトル法
  • ○鉄筋コンクリートラーメン式橋脚(2次元)
    • 2次元ファイバー要素を用いて、塑性ヒンジを再現
      • 解析手法:自重解析、水平加力解析、時刻歴応答解析
  • ○斜張橋の地震応答解析(3次元)
    • 斜張橋の数値モデルを作成して、地震時の挙動を調査
      • 解析手法:時刻歴応答解析
      • 変形とバネ反力の履歴を入力地震波と同時に表示[図1]
[図1] 変形とバネ反力の履歴を入力地震波と同時に表示
  • ○地盤と建屋の連成解析(2次元)
    • 建屋は質点系でモデル化
    • 地盤の側方境界に「切り欠き力」を考慮
    • 底面粘性境界下部から、水平方向入射加速度波(2E)を入力
      • 解析手法:固有値解析、時刻歴応答解析
      • 固有モード図[図2]
[図2] 固有モード図
  • ○地盤と免震ビルの連成地震解析(3次元)
    • 免震構造の効果を検証
      • 解析手法:時刻歴応答解析
      • 変形+応力図[図3], 変形+応力図(ワイヤ表示)[図4], 加速度ベクトル図[図5], せん断力図[図6]

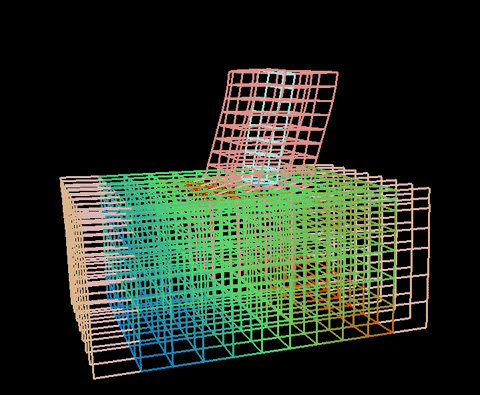

[図3] 変形+応力図
[図4] 変形+応力図
[図5] 加速度ベクトル図
[図6] せん断力図
  • ○液体タンクの動揺(スロッシング)解析(軸対称)
    • 水-タンクの連成解析
      • 解析手法:時刻歴応答解析
      • スロッシング図[図7], 動水圧図[図8]
[図7] スロッシング図
[図8] 動水圧図
  • ○地中埋設物の応答変位解析(2・3次元)
    • 埋設管,ボックスカルバート,地下空洞等の解析
      • 解析手法:静解析(非弾性)、時刻歴応答変位法
  • ○浮体の動揺解析(2次元)
    • 液体に浮かんだ構造物の動揺量を計算
      • 解析手法:時刻歴応答解析

トップへ戻る

受託開発

TDAPIII・FDAPIIIに関連した、各種の『 開発業務 』を承っております。

  • ・解析ソルバーの提供
    • 当社のノウハウを生かしたソルバーを、貴社のプログラムに組み込むことができます。
      • 開発実績:
      • ○ 連続高架橋・鋼製橋脚の耐震設計支援プログラム
  • ・オリジナル非線形ルーチンの開発
    • ご希望のTDAPIII用ユーザー非線形ルーチンを作成いたします。
  • ・データ・トランスレータの開発
    • 現在お使いのプリ・ポストプログラムのデータ形式と、TDAPIIIの入出力データ形式を相互に変換する「データ・トランスレータ」を作成いたします。
      • 開発実績:
      • ○ 汎用プリポストとの入出力データの相互変換プログラム
  • ・新規開発業務
    • TDAPIIIなどの開発経験を生かし、プログラムを作成します。
      • 開発実績:
      • ○ 解析プログラム用の入力画面(GUI)を作成
        新たに入出力GUIを作成する事により、運用効率が向上
      • ○ 足場トラスの応力解析プログラム
        架設工に発生する部材応力を計算するシステムの、ソルバー部分を作成
      • ○ 遠隔観測システムや画像DBシステム
        通信を用いた観測情報の収集・集計システムや、画像の編集履歴DBなどを作成
